文丘里射流器

文丘里射流器系列產品，其結構是以獲得更高的氣液兩相傳質效率而設計。

其獨特的結構設計可達到氣液正交噴射混合，提高氣液兩相傳質效率。

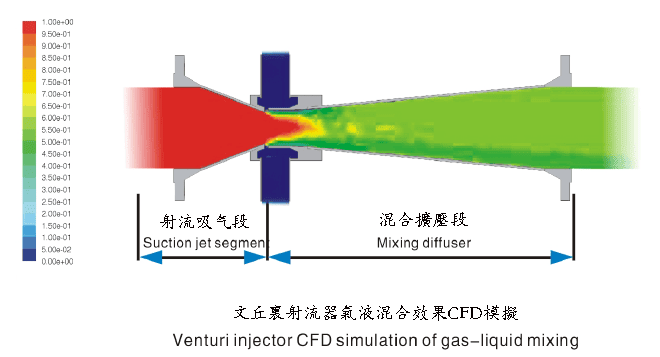

文丘里射流器透過將動力液體的壓力轉換為動能，並形成負壓，吸入被抽吸氣體並與之混合。

由此形成的混合液經由擴散段到達噴射器出口，混合液在擴散段中將動能再轉換為壓能，混合液壓力提高後經由管路輸送至下游製程。

文丘里射流器主要應用於難溶、微溶氣體與液體的傳質過程，如：污水處理好氧曝氣製程、純氧曝氣製程、臭氧高級氧化製程、液相氧化反應供氧、二氧化碳與水的混合溶解過程、化學應用中各類氣體與液體混合溶解的過程等。

文丘里射流器為污水處理產業提供了一種替代鼓風曝氣和機械曝氣的新型曝氣技術。它具備以下技術優勢：

1. 更高的氧轉移效率，較少供氣量需求，能耗低。

2. 管路及安裝簡單，佔地小。

3. 不阻塞、不老化、耐腐蝕、保養少。

4. 長期運轉性能不衰減。

5. 運轉噪音小。

6. 不放水也可安裝完成技術改造。

文丘里射流器選項:

型號	進出口	吸入口	長度(mm)	動力流量(m³/h)	進口壓力(kgf/cm² )
GW200	DN50	DN50	267	7.5~33	0.35~7.03
GW300	DN80	DN50	390	17~74	0.35~7.03
GW400	DN100	DN50	551	30~103	0.35~4.22
GW600	DN125	DN65	664	56~192	0.35~4.22
GW800	DN150	DN65	766	82~303	0.35~4.92
GW1200	DN200	DN100	1075	130~480	0.35~4.92
GW3600	DN300	DN150	1576	274~1010	0.35~4.52

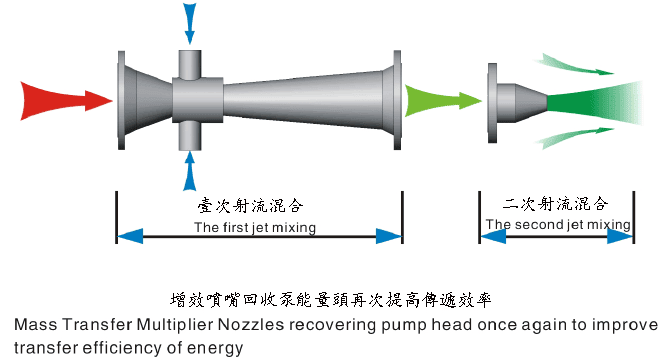

一次噴流

動力幫浦出口帶壓流體從文丘里射流器入口進入到噴射腔內形成高速噴射流體。高速流體產生的壓力降使得待加入物質從吸入口被吸入到工作流體內與之混合。由此形成的混合液經由擴散段到達噴射器出口，流速減慢壓力回升(低於進口壓力)。射流器的結構專為高效混合設計，工作壓力範圍寬，進出口之間僅需很小壓力差即可形成負壓。
