文丘里洗滌器
文丘里洗滌器
文丘里洗滌器是成都綠水科技有限公司提供的煙氣處理系統的設備之壹。
其作用是，將高溫高含濕且含腐蝕性氣體的煙氣，經過降溫和高效除塵洗滌，達到下遊填料塔的入口條件要求。
文丘里洗滌器中的微粒去除基于的是慣性撞擊原理，其他撞擊機理如攔截和布朗擴散也有存在，但與慣性撞擊相比作用微乎其微。其除塵過程， 可分爲液滴霧化、微粒凝聚和液滴分離三個環節，前兩個環節在文丘里中進行，後壹個環節在分離器中完成。
高溫煙氣，在風機的抽吸作用下，進入文丘里中並在壓差的作用下不斷加速，同時，水也通過噴嘴噴射在文丘里中和收縮段壁上， 煙氣與霧化的水滴混合進入到文丘里喉部，水滴在煙氣高速沖擊下進壹步霧化爲微小液滴，氣體中的固體微粒被液滴捕集， 再通過文丘里擴散段的減速作用，含塵液滴與氣體發生初步的分離。文丘里內主要是完成液體的霧化、微粒與液滴的凝聚過程。
從文丘里出來的氣水混合體沿切向進入到液氣分離器中，在其中形成渦旋流態，含顆粒的液滴在離心力和重力雙重作用下從氣體中分離出來，落入底部液體中， 而潔淨氣體則從分離器上部排出。
通常，對于粒徑大于2.5微米密度爲3g/cm3的微粒，在27英寸水柱的壓差下，文丘里洗滌器可實現99%的顆粒去除率。

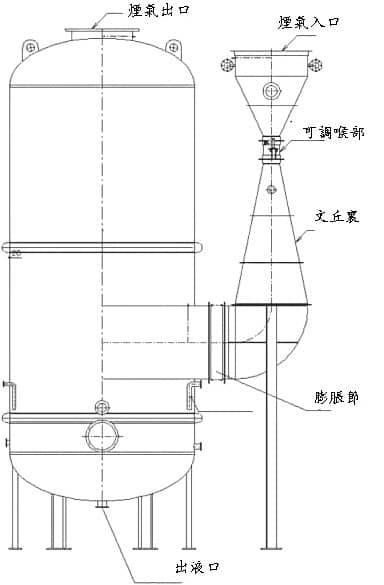

文丘里洗滌器基本結構
文丘里洗滌器由文丘里和液氣分離器組成，其中文丘里包括入口段、可調喉部、出口段三部分。
入口段是壹段布置有液體分布器的收縮段。
可調喉部是文丘里最狹窄的流道部分。在文丘里內，固體微粒的捕集效果取決于喉部氣體和水滴的相對速度以及水氣比。
爲確保全流量範圍內的顆粒去除效果，在文丘里中設計了喉部通徑自動調節裝置。
出口段是壹個漸擴段，在此段中，因氣體流速下降較快，含塵液滴將與氣體發生分離。
因進口煙氣溫度較高且帶腐蝕性，文丘里通常由不鏽鋼材料制作而成。
液氣分離器作用是將含塵液滴從氣相中分離出來，從而獲得淨化的煙氣。
本分離器采用玻璃鋼或不鏽鋼材質。
文丘里出口與分離器進口之間設有膨脹節，以吸收管系的振動變形等。

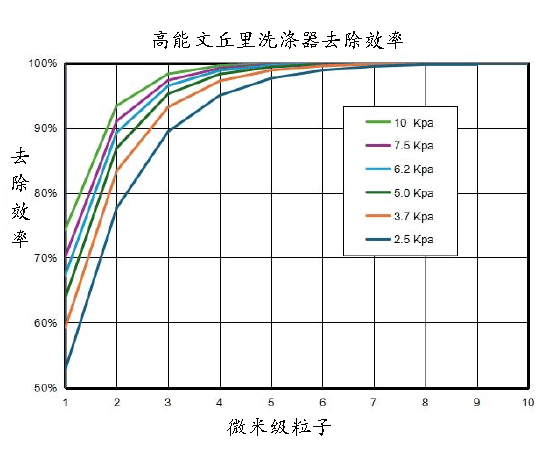

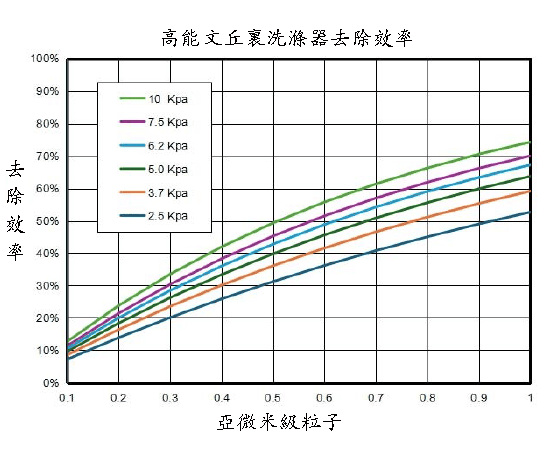

文丘里洗滌器的去除率性能曲線:
成都綠水的文丘里洗滌器清除微米及亞微米級粒子的性能見下圖。
