成都綠水科技有限公司簡介

成都綠水科技有限公司成立于2003年，自成立以來就專注于射流技術及其産品的研發、設計和制造。通過長期堅持不懈的努力， 建立了經驗豐富的技術團隊，能夠爲客戶提供專業的射流技術解決方案。

成都綠水科技有限公司的射流器設計的産品目前分爲兩個系列:

適用于高效傳質反應的GW射流器系列:

這種類型的射流器結構和工藝主要爲高效傳質過程設計，目前主要應用于汙水處理過程中空氣曝氣、純氧/富氧曝氣、臭氧投加和臭氧尾氣回用。

用于流體抽吸、輸送各種特定用途的射流器系列

這些射流器的應用覆蓋幾乎所有的工業和民用領域。對于不同的應用場合和性能要求對應有花樣繁多的結構和特定計算設計各種液液射流、波氣射流、氣氣射流、 氣固射流裝置被用于完成諸如抽液抽泥、 抽真空、固體粉末輸送、熱力回收等工作目的。而以上功能只是其無限用途中的幾個通例。

射流傳質器

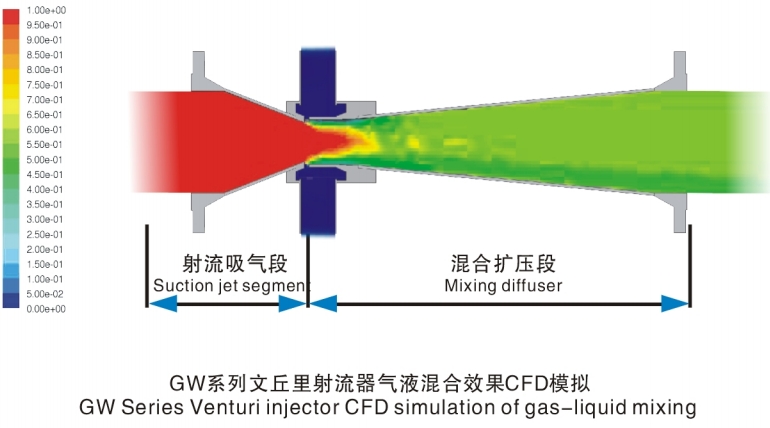

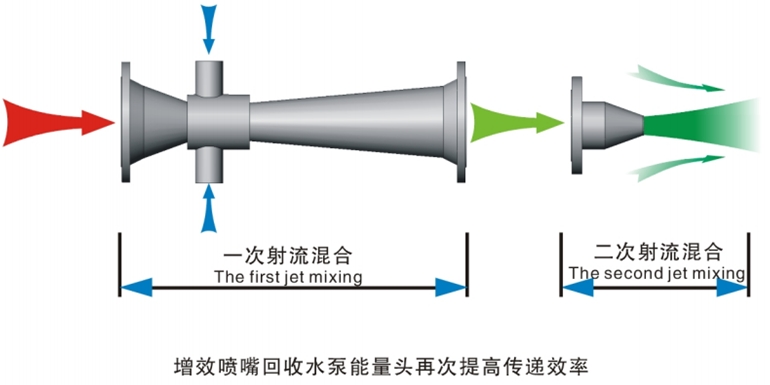

射流器原理
左圖爲第壹次射流

動力泵出口帶壓流體從射流器入口進入到噴射腔內形成高速噴射流體。高速流體産生的壓降使得待加入物質從吸入口被吸入到工作流體內與之混合由此形成的混合液通過擴散段到達射流器出口， 流速減慢壓力回升(低于進口壓力)。射流器的結構專爲高效混合設計，工作壓力範圍寬，進出口之間僅需很小壓差即可形成負壓。

射流器原理
左圖爲第二次射流

從射流器出口來的混合液經特殊設計配合的增效噴嘴射入池/容器/管道內，吸引周圍4-5倍的流量與之混合，提高吸入物質在主體流體中的混合效率。

汙水處理用射流器系列

GW射流器爲汙水處理行業提供了壹種替代鼓風曝氣和機械曝氣的新型曝氣技術。它具備以下技術優勢:

  • 更高的氧轉移效率，較少供氣量需求，能耗低
  • 管路及安裝簡單,占地小
  • 不堵塞、不老化、耐腐蝕、維護少
  • 長期運行性能不衰減
  • 運行噪音小
  • 不放水也可安裝完成技術改造

GW射流器用途:

  • 更高的氧轉移效率，較少供氣量需求，能耗低
  • 管路及安裝簡單,占地小
  • 不堵塞、不老化、耐腐蝕、維護少
  • 長期運行性能不衰減

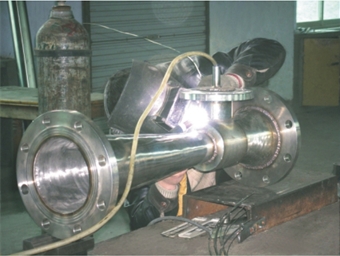

射流器安裝

射流曝氣系統

射流器在自然吸氣、鼓風加壓供氣、純氧/富氧不同供氣條件下具備不同的充氧能力，從小到大能力彈性相當大，可以成兩倍到三倍地增加。

因此，射流曝氣系統既可以單純地按自然吸氣方式、或鼓風加壓供氣方式、或純氧/富氧方式來設計，從而滿足不同條件客戶的需求;也可以根據客戶近期、中期和遠期規劃， 設計用壹套GW射流曝氣系統通過采用自然吸氣、 或鼓風加壓供氣、或純氧/富氧不同的運行模式，來滿足低負荷、滿負荷和增加負荷各個時期的汙水處理需求降低投資風險和成本。

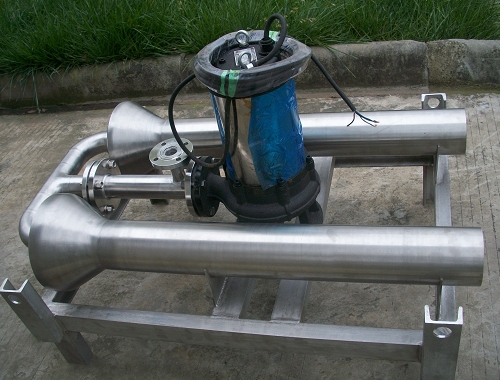

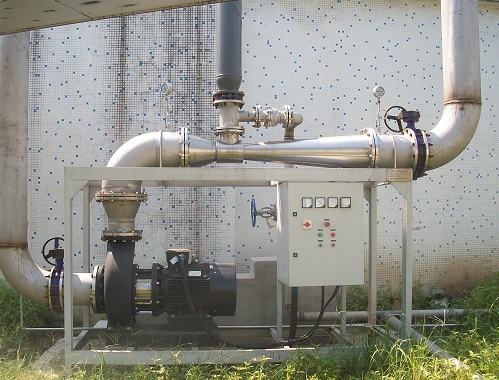

射流器曝氣
射流器曝氣

配套噴嘴分爲兩個類型:深水型(4m及以上)和淺水型(3m及以下)，從而保證無論水有多深，也能保證高氧轉移效率。客戶不需要考慮擔心水深問題，

GW 二次射流增效噴嘴

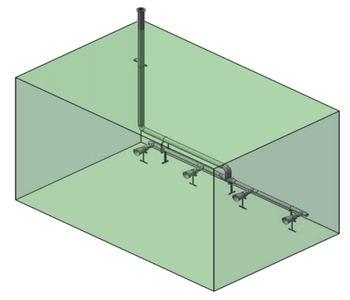

增效噴嘴安裝

增效噴嘴的作用:

1:利用射流器出口來的混合液與池中液體的濃度差進行二次傳質。

2:用剩余壓頭完成攪拌混合均勻的過程。

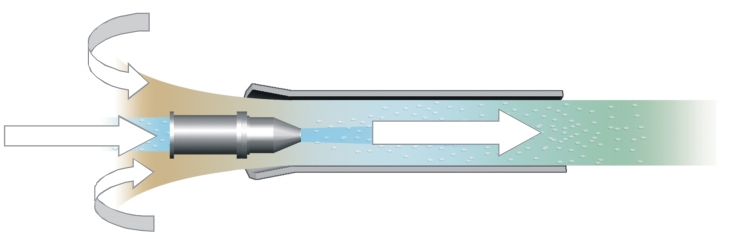

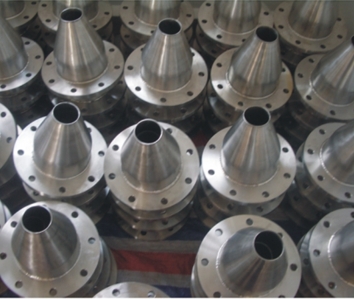

增效噴嘴安裝 增效噴嘴

等效水深:

采用導流筒結構二次噴射增效裝置可在不加深水池高度的情況下，延長氣體與水體的接觸時間， 從而起到與加高水深相同的效果。因而GW射流器對使用水深無限制。

射流曝氣器型號和參數

GW系列射流器型號和參數:

型號 進出口 吸入口 長度 動力流量(m3/h) 進口壓力(kgf/cm2)
GW200 DN50 DN50 267mm 7.5-33 0.35-7.03
GW300 DN80 DN50 390 17-74 0.35-7.03
GW400 DN100 DN50 551 30-103 0.35-4.02
GW800 DN150 DN65 766 82-303 0.35-4.92
GW1200 DN200 DN100 1075 130-480 0.35-4.92
GW3600 DN300 DN150 1576 274-1010 0.35-4.57

增效噴嘴型號和參數:

型號 進口 工作流量 服務寬度 服務長度
N20 DN50 4.7~12.6 <=1.5 3~7
N30 DN80 10.7~28.3 <=2 3~7
N40 DN100 19.0~50.2 <=2.5 3~7
N50 DN100 29.7~ 78.5 <=2.5 3~7
N60 DN150 42.7~113.1 <=3 3~7
N70 DN150 58~154 <=3.5 3~7

表中長度及吸入口尺寸根據壓力及其他實際條件會有所變動。

材料壹般爲不鏽鋼304/316/316L，也可根據需要選用其他材料。

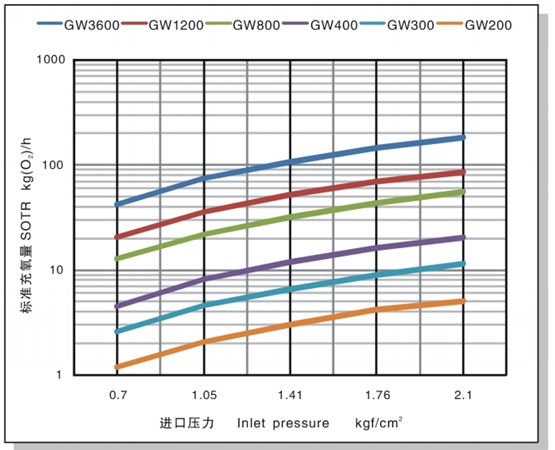

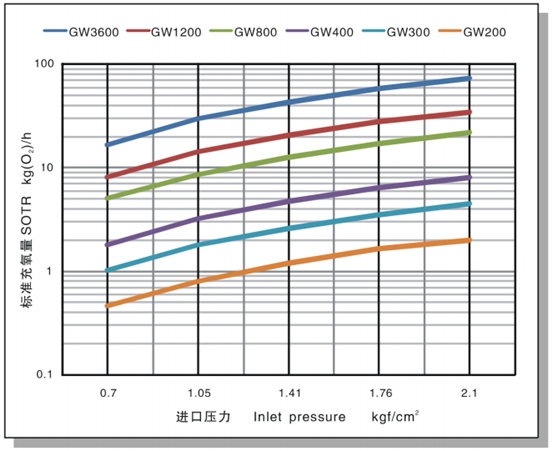

GW自吸射流曝氣標准充氧量
臭氧投加射流器曲線圖
GW鼓風加壓射流曝氣標准充氧量
臭氧投加射流器曲線圖

射流器用于臭氧投加

隨著汙水處理排放標准的提升，臭氧用于汙水深度處理日趨廣泛。射流傳質系統，由于具備高傳質效率、性能長期穩定可靠， 壽命長、適于各種水深、不堵塞、投資省、安裝施工方便，可以不放水施工改造等特點，爲滿足客戶進行汙水深度處理需求，提供了高效可靠的技術手段。

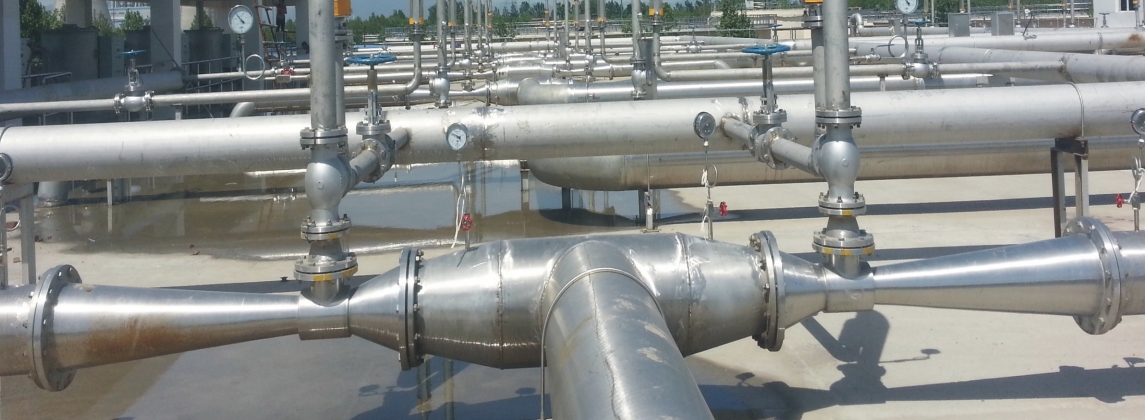

臭氧投加射流器

臭氧傳質效率受水深，氣水比，停留時間，水質，pH，水溫，水壓，臭氧濃度等壹系列因素影響。在設計中要做到既保證很高的臭氧轉移效率，又保證較低的動力消耗，是壹個專業性的事情。 依托多年的研究和工程實踐經驗，我們的專業技術人員爲客戶提供優化選型服務。下圖僅供初步選型使用。

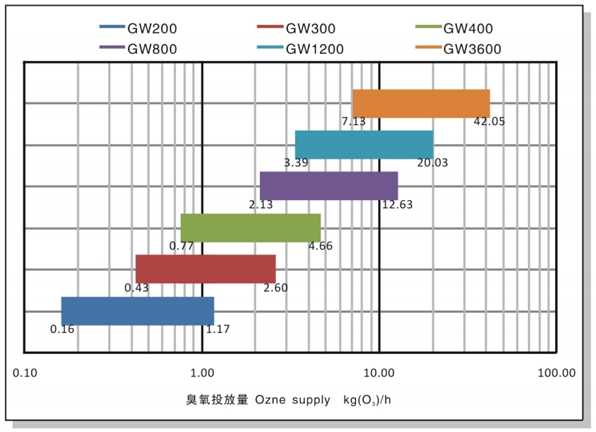

臭氧投加射流器曲線圖

GW射流器用于臭氧尾氣回用

極大部分臭氧在汙水池進行氧化反應之後又回到氧氣形態。將這部分氧氣抽取用于曝氣，取代原有空氣曝氣系統，將極大降低曝氣電耗，從而降低汙水處理廠的綜合運行成本。 GW射流器系統因其抽氣能力大、傳質效率高、安全性高安裝簡便(可不放水安裝)、性能長期穩定可靠，成爲這壹應用領域的最優選擇。

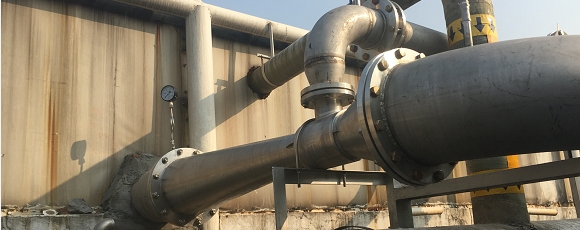

臭氧投加射流器

射流器用于純氧曝氣

純氧曝氣的關鍵之壹是在動力水泵水量選擇和氧轉移效率之間進行平衡和優化。我們的專業經驗幫助客戶達到盡量節省能耗的目標。

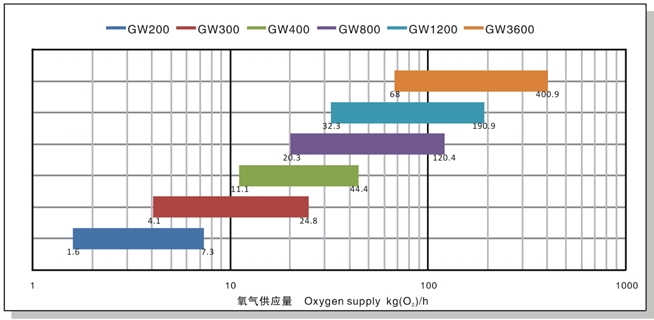

射流曝氣曲線圖

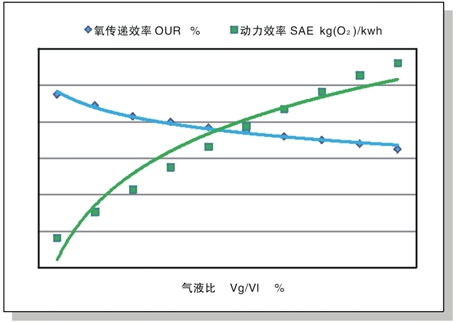

射流曝氣曲線圖

射流器的安裝

射流器的安裝設計，是根據每壹個具體客戶的現場實際情況，因地制宜、量體裁衣進行的。因此安裝設計的具體方案千變萬化， 多種多樣。盡管如此，安裝方式可分爲以下兩類:

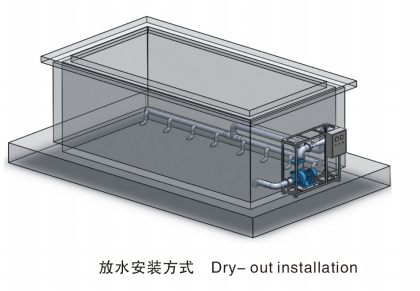

射流器安裝

適用于新建設施和方便放水的情況

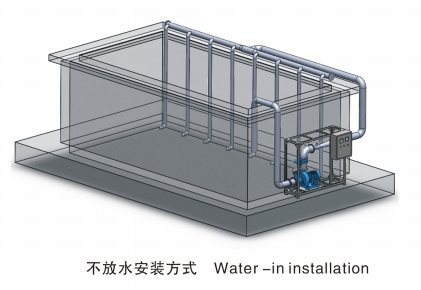

射流器安裝

這使得客戶能在不影響不中斷生産的情況下完成他們的技術改造項目。

流體射流(噴射)器

通常工業、民用及軍用場合都具備有帶壓的水、油、空氣、氮氣或蒸汽等資源，這些流體都可以作爲噴射器的動力介質，解決成千上萬的各種應用問題。 諸如:液體或固體的抽吸輸送、空氣或其他氣體的抽吸輸送、真空制備、液體或氣體升壓。流體混合、熱力回收加熱液體、氣體洗滌、不壹而足……

1: 比較優勢:

2: 沒有任何運動部件，結構簡單。

3: 不需要維護檢修，性能穩定不衰減。

4: 操作控制最爲簡單。

5: 可以安裝在極端困難的地方工作。

流體射流器

液抽液射流器

GW52000抽水性能數據表

動壓(PI) 0.7 1.1 1.4 2.1 2.8 3.5 4.2 4.9 5.6
背壓 Qs
0.01 9.0 11.0 12.7 13.8 13.1 12.7 12.4 12.2 12.0
0.07 6.4 8.9 10.8 13.8 13.1 12.7 12.4 12.2 12.0
0.14 3.9 6.8 9.0 12.5 13.1 12.7 12.4 12.2 12.0
0.21 1.7 4.8 7.3 11.1 13.1 12.7 12.4 12.2 12.0
0.28 3.0 5.6 9.6 11.5 12.7 12.4 12.2 12.0
0.35 1.1 3.9 8.2 11.5 12.7 12.4 12.2 12.0
0.49 0.8 5.5 9.1 12.0 12.4 12.2 12.0
0.70 1.6 5.6 8.8 11.6 12.2 12.0
1.06 3.7 6.8 9.6 12.0
1.41 2.2 5.3 7.9
1.76 1.0 3.9
動力水量 3.9 4.8 5.6 6.6 7.3 8.0 8.6 9.1 9.7
水功率 0.08 0.14 0.21 0.38 0.56 0.76 1.0 1.2 1.5
規格 GW52000-25 GW52000-50 GW52000-80 GW52000-100 GW52000-125 GW52000-150 GW52000-200
能力系數 0.25 1 2.56 4 6.3 9 16
名詞術語 動壓 背壓 動力水量 抽水量 水功率 吸入壓力
單位 barg barg m3/h m3/h kw 1bar

能力=(GW52000-50數據)x能力系數f Capacity=(Data of GW52000 - 50)*f

表中數據爲標准設計規格，如與客戶所需條件不符，請與我公司聯系來滿足客戶實際需求

液抽液射流器應用示例

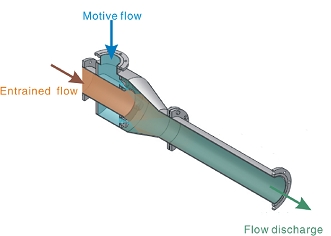

射流器

增加水泵吸上高度-深井取水

機械水泵在作初始啓動後，其出水的壹部分作爲射流器動力水將低處的水吸入並提升至機械水泵的吸程範圍。吸水量的多少取決于水井深度和機械水泵。

泥沙抽吸輸送

在被抽吸流體爲泥沙的情況下，射流器噴射腔內爲環形布置的噴嘴，動力水由徑向進入噴嘴，泥沙從軸向被吸入和輸送以減小阻力損失。 泥沙的抽吸能力與泥沙含量、輸送距離和高度以及動力水泵相關。 這種結構的射流器還可用于:漁業的捕撈和轉移輸送作業;輔助大型機械泥漿泵初始啓動;

液抽氣射流器

GW52000吸空氣性能數據表

動壓(PI) 0.7 1.1 1.4 2.1 2.8 3.5 4.2 4.9 5.6
背壓(PI) Qs
0.00 5.2 6.3 7.3 9.0 10.3 11.6 12.7 13.7 14.6
0.07 4.1 5.5 6.6 8.4 9.8 11.1 12.3 13.3 14.3
0.14 2.9 4.6 5.9 7.8 9.3 10.7 11.9 12.9 13.9
0.21 1.5 3.6 5.0 7.2 8.8 10.2 11.4 12.5 13.6
0.28 2.5 4.2 6.5 8.3 9.8 11.0 12.2 13.2
0.35 1.1 3.2 5.8 7.7 9.3 10.6 11.8 12.9
0.49 0.7 4.3 6.5 8.3 9.7 11.0 12.1
0.79 1.5 4.5 6.6 8.3 9.7 10.9
1.06 3.3 5.5 7.3 8.8
1.41 2.1 4.3 6.4
1.76 1.0 3.5
動力水量Qi 3.2 3.9 4.5 5.5 6.3 7.1 7.7 8.3 8.9
水功率Wp 0.1 0.1 0.2 0.3 0.5 0.7 0.9 1.1 1.3
規格 GW52000-25 GW52000-50 GW52000-80 GW52000-100 GW52000-125 GW52000-150 GW52000-200
能力系數 0.25 1 2.56 4 6.3 9 16
名詞術語 動壓 背壓 動力水量 抽水量 水功率 吸入壓力
單位 barg barg m3/h m3/h kw 1bar

能力=(GW52000-50數據)x能力系數f Capacity=(DataofGW52000-50)*f

表中數據爲標准設計規格，如與客戶所需條件不符，請與我公司聯系來滿足客戶實際需求

液抽氣射流器應用示例

排空氣體:

在很多工民用場合都會有將氣體從密閉空間排出的需求，抽負壓輔助啓動水泵就是其中壹例。壹般情況下，水泵啓動需要排空的容積都不大，因此只需有適當壓力的動力流體(水或加壓空氣)就可做到這壹點。 在某些電驅動排風機不宜使用的危險場合，射流排氣也會成爲安全不錯的選擇。

抽氣保壓:

有的裝置設備壹方面需要保持壹定的壓力，另壹方面又有氣體進入或産生，在這種情形下，使用射流器可以達到抽氣保壓的目的。如上圖汙水處理中的MBR裝置， 當氣水分離器的壓力升高時，壓力信號輸出致使射流器動力流量閥自動開啓，射流器工作吸排氣， 直到負壓達到指定值時閥門關閉停止排氣，從而使其壓力維持在壹定的負壓範圍之內。動力流體現場都具備，因此這種方案不占地、投資省還節約電耗。

液氣射流器原理圖

水噴射真空泵

水噴射真空泵性能數據表

水射流器真空泵型號 GW52000-25 GW52000-50 GW52000-100 GW52000-150 GW52000-200 GW52000-250
抽吸口及出口管道規格 DN25 DN50 DN100 DN150 DN200 DN250
水壓(mH2O) 25 25 25 25 25 25
水量(m3/h) 1.7 6.6 26 60 106 165
真空度(bar) 0.03 0.03 0.03 0.03 0.03 0.03
平均抽速(m3/h)) 1.2 5 20 45 79 124
最大抽速(m3/h) 2.0 8 33 73 130 203
水功率(Kw) 0.11 0.44 1.78 4.00 7.11 11.1
抽吸容積/每10分鍾(L) 55 220 900 2000 3500 5500
備注:抽速含飽和蒸汽量

氣水噴射器

GW62000氣水噴射器性能數據表

Pc 1.04 1.08 1.12 1.16 1.20 1.40 1.60 1.80
Pi Qi Gi Suction Volume
2 85 1.2 601 347 76
2.5 107 1.5 760 570 364 141
3 128 1.8 862 715 553 378 189
4 171 2.4 984 888 783 667 541
5 213 3.0 1047 984 913 833 745
6 256 3.6 1081 1039 991 935 874 745
7 299 4.2 1096 1070 1038 1000 956 649
8 341 4.8 1099 1085 1066 1041 1011 785 429
9 384 5.4 1095 1090 1080 1066 1048 884 606
10 427 6.0 1084 1086 1080 1078 1068 956 741 422

GW氣固噴射器

GW62000氣固噴射器性能數據表

OutLet Pressure 1.04 1.08 1.12 1.16 1.20 1.40 1.60 1.80
Pi Qi Gi Suction Volume
2 85 1.2 601 347 76
2.5 107 1.5 760 570 364 141
3 128 1.8 862 715 553 378 189
4 171 2.4 984 888 783 667 541
5 213 3.0 1047 984 913 833 745
6 256 3.6 1081 1039 991 935 874 745
7 299 4.2 1096 1070 1038 1000 956 649
8 341 4.8 1099 1085 1066 1041 1011 785 429
9 384 5.4 1095 1090 1080 1066 1048 884 606
10 427 6.0 1084 1086 1080 1078 1068 956 741 422

能力=(GW52000-50數據)x能力系數f Capacity=(DataofGW52000-50)*f

表中數據爲標准設計規格，如與客戶所需條件不符，請與我公司聯系來滿足客戶實際需求

氣固|氣水噴射器的應用示例

氣力抽提:

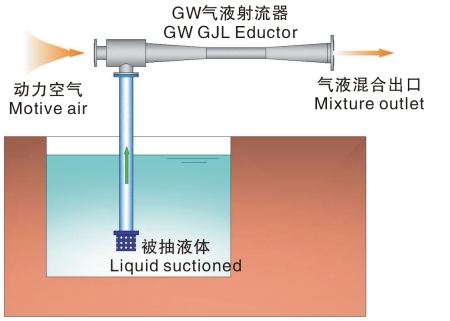

在有壓力空氣或其他氣源可利用，或使用機械泵很困難或不適用的條件下。 用有壓氣源可以完成液體抽吸的任務。典型的例子之壹是液體無稀釋取樣。動力氣體通過射流器噴嘴産生的負壓可以對管道、容器的液體進行連續或間斷取樣以供分析。

氣力輸送:

必須在幹燥條件下輸送固體時，可以用壓力空氣或氮氣輸送固體。顆粒狀物料在動力氣體的噴射吸入效應下進入吸入腔並與氣體壹起流動， 氣固混合體在混合後經過擴散段升壓後輸送到接受點時氣固分離。

氣水噴射器

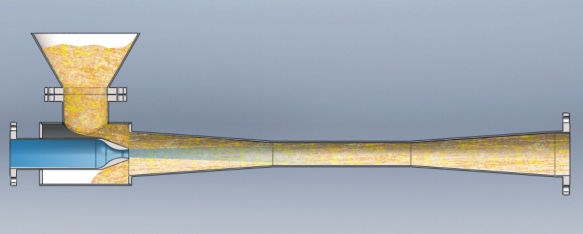

氣固噴射器

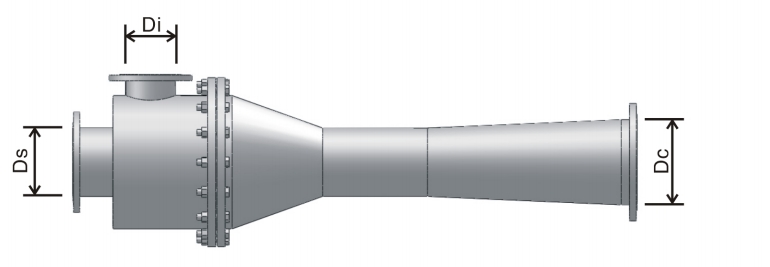

射流泥漿泵

GW44120射流泥漿泵性能數據表

射流泥漿泵規格 GW44120-100 GW44120-150 GW44120-200 GW44120-250 GW44120-300
接口尺寸
動力接口(mm) 65 100 125 150 200
抽吸口(mm) 100 120 150 200 250
出口(mm) 100 150 200 250 300
性能參數
動力水壓(mH2O) 90 90 90 90 90
動力水量(m3/h) 40 85 120 180 300
抽吸量(m3/h) 45 110 160 260 440
楊塵(mH2O) 5 5 5 5 5
射流泥漿泵

氣體洗滌分離器

文丘里射流洗滌器目前已被各類工業用于處理廢氣，由于射流産生負壓，可以抽吸各類高溫、粉塵、腐蝕、有毒有害等氣體，高速噴射的洗滌劑沖擊可以去除顆粒汙染物， 有害氣體和臭味通過吸收和化學作用去除，可以達到很好的洗滌除塵及化學吸收的效果(99.5%)，滿足下遊工藝的使用或合格排放的要求。

作爲壹種高效廢氣處理設備，射流洗滌具備除塵能力強、廢氣和臭味去除率高、適應高濕氣體處理、耐腐蝕、不懼處理物毒性等特性，因此被廣泛用于各種工民用廢氣處理中。

爲滿足不同處理負荷的要求，射流噴嘴爲可更換型式。水氣混合液排出後通過氣液分離器氣水分離，讓排放氣體含濕量盡可能低以確保處理效果。

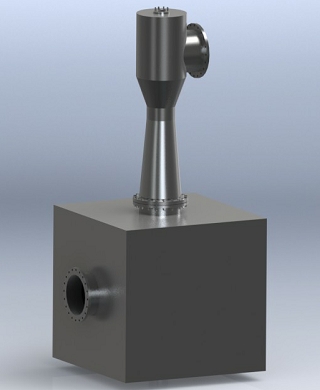

洗滌分離器
洗滌分離器

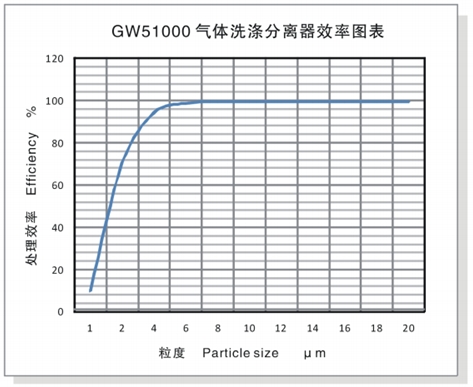

氣體洗滌分離器性能

處理能力可按客戶需求設計,去除效率還取決于噴嘴進口壓力、顆粒負荷總量和密度等因數。

氣體洗滌分離器

煙氣洗滌及氧化處理

來自洗滌過程的液體混合物可能需要進壹步的氧化反應，例如去除二氧化硫，獲得合格副産品的過程。 GW射流曝氣器是壹種理想的替代鼓風機的曝氣增氧設備，其具有以下優勢:

  • 1: GW射流曝氣器可産生微小氣泡，提供較大的氣液接觸面積和較長的反應時間，從而可達到較高的氧轉移效率。
  • 2: 沒有活動部件，不會堵塞，具有良好的運行可靠性。
  • 3: 具有強大的攪拌能力。
  • 4: 結構簡單，使用壽命長。
煙氣洗滌器
煙氣洗滌器

超臨界氣體射流器

高壓氣體噴射器中，通過超音速的方式實現負壓抽吸以及動量交換，可以將低壓的引射介質提升至中壓，進行輸送。 常用于對低壓的各類煤氣、天然氣、蒸汽等的回收與利用，甚至可以取代部分的機械壓縮級。

超臨界空氣射流器性能數據表

Air GW63160-25 GW63160-50 GW63160-75 GW63160-100
Pi Pc Gi Gs Gi Gs Gi Gs Gi Gs
2.5 1.05 27 86 107 343 427 1374 1042 3354
2.5 1.11 27 43 107 171 427 683 1042 1667
2.5 1.15 27 0 107 0 427 0 1042 0
3 1.09 32 85 128 338 512 1352 1250 3302
3 1.15 32 42 128 169 512 676 1250 1650
3 1.20 32 0 128 0 512 0 1250 0
4 1.17 43 82 171 329 683 1314 1667 3208
4 1.23 43 43 171 171 683 683 1667 1667
4 1.29 43 0 171 0 683 0 1667 0
5 1.25 53 80 213 320 853 1282 2083 3129
5 1.32 53 40 213 160 853 640 2083 1563
5 1.38 53 0 213 0 853 0 2083 0
10 1.68 107 73 427 291 1707 1162 4167 2838
10 1.76 107 36 427 85 1707 580 4167 1417
10 1.85 107 0 427 0 1707 0 4167 0

蒸汽噴射真空泵

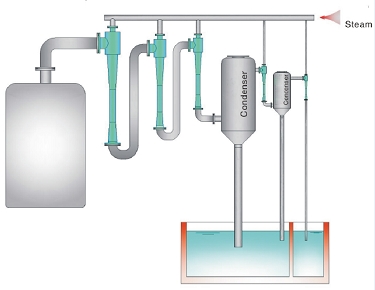

蒸汽通過膨脹噴嘴噴射將壓力能轉換爲速度動能，産生真空吸入流體混合並在擴散段速度減慢壓力回升到克服出口背壓值排出。 除用作真空泵用之外，這種特性爲蒸汽射流獲得了廣泛的用途，如除氣、吸收、幹燥、過濾、吸熱、混合、蒸餾等。

蒸汽噴射真空泵
蒸汽噴射真空泵

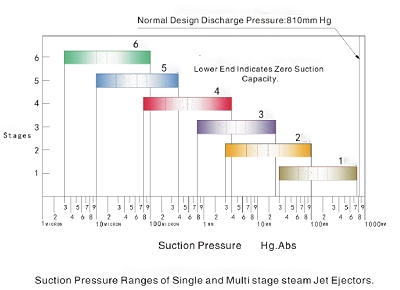

蒸汽噴射真空泵性能數據表

5級噴射真空泵 4級噴射真空泵 3級噴射真空泵
工作真空 Pa 6 60 600
極限真空 Pa 1.3 10 100
蒸汽壓力 bara 5 5 5
抽速 L/s 25000 24000 18000
抽吸空氣量 kg/h 3 5 13
抽吸蒸汽量 kg/h 0 22 186
抽吸當量蒸汽量 kg/h 3 27 200
蒸汽量消耗 kg/h 1850 1800 1600
冷卻水消耗 t/h 150 150 150

低壓氣氣噴射器

GW52000低壓氣氣噴射器性能數據表

OutLet Pressure 1.02 1.03 1.04 1.06 1.08 1.1 1.12 1.14 1.16 1.18 1.20
Pi Qi Gi Suction Volume
1.25 130 1.7 235 206 176 110 40
1.30 136 1.77 251 227 202 147 87 24
1.35 141 1.84 265 245 223 176 124 69 11
1.40 146 1.91 277 259 240 199 153 104 52
1.45 151 1.98 288 273 256 219 178 134 87 38
1.50 157 2.04 299 285 269 236 200 160 116 71 24
1.55 162 2.11 308 296 282 252 219 182 142 100 56 11
1.60 167 2.18 318 306 293 266 236 202 165 126 85 42
1.65 172 2.25 327 316 304 279 251 220 186 149 110 70 28
1.70 177 2.32 335 325 315 292 265 237 205 170 134 95 55
1.75 183 2.39 343 334 324 303 279 252 222 190 155 118 80
1.80 188 2.45 351 343 334 314 292 266 238 208 175 140 104
1.85 193 2.52 359 351 343 324 303 280 254 225 194 160 125
1.90 198 2.59 367 360 352 335 315 293 268 241 211 179 146
